borong JFBB Metric Pelincir Sendiri Tanpa Minyak Grafit Bebibir Sesendal

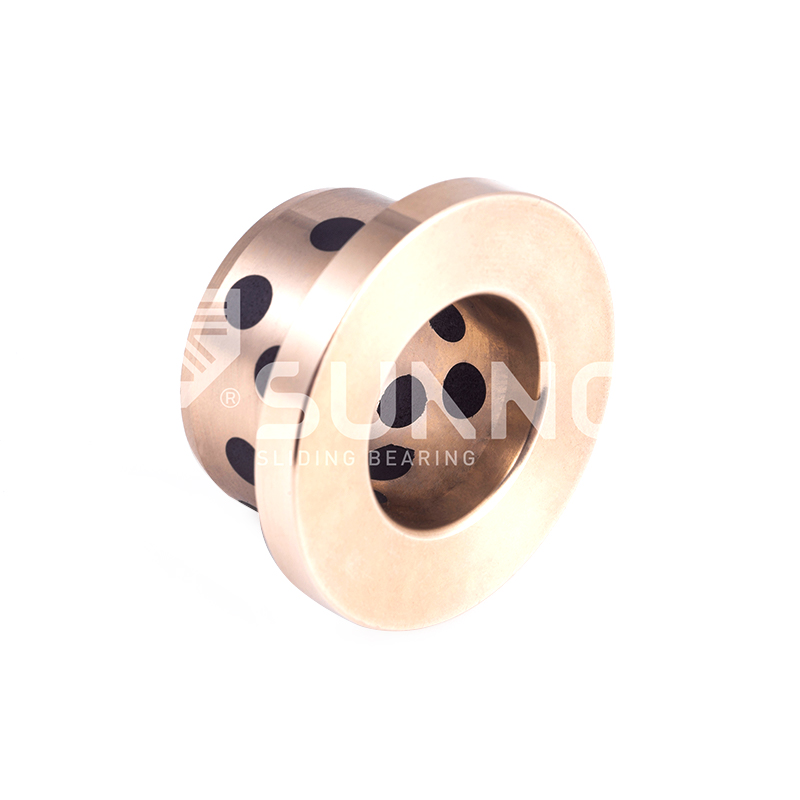

JFBB Metric Pelincir Sendiri Tanpa Minyak Grafit Bebibir Sesendal
  • JFBB Metric Pelincir Sendiri Tanpa Minyak Grafit Bebibir Sesendal
  • JFBB Metric Pelincir Sendiri Tanpa Minyak Grafit Bebibir Sesendal
  • JFBB Metric Pelincir Sendiri Tanpa Minyak Grafit Bebibir Sesendal

JFBB Metric Pelincir Sendiri Tanpa Minyak Grafit Bebibir Sesendal

Penerangan Produk:

JFBB Metric Pelincir Sendiri Tanpa Minyak Grafit Bebibir Sesendal ialah galas bebibir grafit tanpa minyak berprestasi tinggi yang direka untuk aplikasi yang memerlukan beban tinggi jangka panjang dan rintangan haus yang tinggi. Menggunakan bahan pelincir diri grafit termaju, ia boleh memberikan prestasi pelinciran yang sangat baik tanpa memerlukan pelincir tambahan. Reka bentuk bebibir meningkatkan kestabilan dan kemudahan pemasangan, dan sesuai untuk pelbagai bidang perindustrian, termasuk automasi, pembuatan jentera dan kereta. Galas grafit JFBB tahan terhadap suhu tinggi, kakisan dan bahan kimia, serta sesuai untuk pelbagai persekitaran kerja yang keras.

Hubungi Kami
Sebelumnya：JFB650 Metrik Minyak Pelincir Sendiri Galas Bebibir Bulat Gangsa
Seterusnya：JTW Pelincir Pelincir Grafit Tanpa Minyak Galas Pencuci Tujahan Gangsa

Penerangan Produk

Diameter dalam F7
I.D.фd 		Diameter luar m6
0.D.фD 		Bebibir L -0.1
-0.3 		I.D. Selepas Tekan-
Memasang 		I.D.фd
фF t 10 11 12 13 15 18 20 23 25 27 35 37 38 47 48 50 58 60 68 80 90
6 0.032
0.020 		10 0.034
0.023 		20 3 0
-0.03 		0610 0611 0612 0.016
0.004 		6
8 0.040
0.025 		12 0.034
0.023 		25 0812 0813 0815 0.021
0.006 		8
10 14 25 1013 1018 10
12 0.050
0.032 		18 30 1211 1218 1223 0.031
0.013 		12
13 19 0.041
0.028 		30 1313 1318 1323 0.026
0.008 		13
15 21 35 1513 1518 1523 15
16 22 35 1613 1618 1623 1625 16
18 24 40 1818 2020 1823 18
20 0.061
0.040 		28 45 5 2520 2025 0.037
0.016 		20
25 33 0.050
0.034 		50 3020 2525 0.032
0.011 		25
30 38 55 3520 3025 3035 30
35 0.075
0.050 		44 65 3525 3535 0.046
0.021 		35
40 50 70 7 4027 4037 4047 40
50 62 0.060
0.041 		90 8 5038 5048 5058 0.040
0.015 		50
60 0.090
0.060 		74 0.062
0.043 		110 6038 6048 6058 6068 0.053
0.023 		60
70 85 0.073
0.051 		120 10 7050 7080 0.046
0.016 		70
80 96 140 8060 8090 80

Pengenalan Produk

Siri JFBB | Metrik Pelincir Sendiri

JFBB Metric Pelincir Sendiri Graphite Flange Bearings Tanpa Minyak Sesendal

Standard: ISO 3547-2 Bahan: Gangsa Terbenam Grafit Konfigurasi Bebibir
01
Pengendalian Beban
Statik: 220 N/mm²
Dinamik: 100 N/mm²
PV Maks: 1.6 N/mm²·m/s
02
Julat Terma
Min: -40°C
Maks: 180°C
Puncak Pendek: 220°C
03
Had Halaju
Berterusan: 0.45 m/s
Selang seli: 0.9 m/s
Berayun: 0.3 m/s
Seni Bina Reka Bentuk

Galas bebibir JFBB menggunakan rangkaian pengedaran grafit terkawal dalam matriks gangsa fosforus. Palam grafit dimasukkan pada selang 45 darjah merentasi kedua-dua permukaan gelongsor silinder dan muka bebibir jejari. Sistem pelinciran dwi permukaan ini memastikan operasi bebas minyak yang berterusan di bawah gabungan beban jejarian dan paksi. Bebibir dibuang secara bersepadu dengan badan galas, menghapuskan masalah antara muka muat tekan yang biasa dengan pencuci tujahan berasingan. Dimensi metrik mengikut ISO 3547-2 dengan toleransi standard diameter dalam H8 dan diameter luar h8. Serenjang bebibir dikekalkan dalam lingkungan 0.04 mm merentasi keseluruhan julat diameter.

Spesifikasi Pelincir Grafit
Saiz zarah: 150 mikron | Ketulenan: 99.5 peratus | Liputan: 22 hingga 28 peratus daripada kawasan gelongsor | Corak sisipan: Taburan palka silang
Data Sijil Bahan
Aloi Asas CuSn7Pb6Zn3 mematuhi DIN 1709
Kekuatan Hasil Rp0.2 250 N/mm² minimum ISO 6892-1
Kekuatan Mampatan 480 N/mm² ISO 604
Kekasaran Permukaan Selesai Ra 0.8 mikrometer ISO 4287

Kawasan Kerahan Operasi

Jentera Berat
  • Titik pangsi pautan penggali
  • Sendi artikulasi pemuat roda
  • Mekanisme kecondongan bilah jentolak
Pengendalian Bahan
  • Gerabak hujung kren atas
  • Penegang pemacu penghantar
  • Silinder kecondongan tiang forklift
Automasi Perindustrian
  • Sendi pergelangan tangan robotik
  • Pilih dan letakkan penggerak berputar
  • Jadual pengindeksan baris pemasangan
Peralatan Dek Marin
  • Sokongan pangsi boom win
  • Sistem pelancaran Davit
  • Mata engsel penutup menetas
Pengagihan Beban Bebibir
Beban paksi maksimum pada muka bebibir: 35 N/mm². Diameter bebibir bersaiz untuk mengagihkan beban tujahan tanpa ubah bentuk plastik substrat gangsa.
Keserasian Aci
Aci keluli yang dikeraskan 45 hingga 55 HRC dengan Ra 0.2 hingga 0.5 mikrometer. Elakkan aci bersalut krom atau tahan karat kerana potensi pedih dengan pelincir grafit.
Keperluan Perumahan
Toleransi ISO H7 untuk aplikasi muat akhbar. Toleransi kedalaman counterbore ±0.05 mm. Plumbum dalam chamfer 1.5 mm pada 20 darjah diperlukan.
Kitaran Hidup Pelincir
Sisipan grafit memberikan pelinciran untuk 8000 hingga 12000 kilometer gelongsor di bawah beban berkadar. Ganti sesendal apabila pekali geseran melebihi 0.20.

Julat Piawai Dimensi Bebibir Metrik

Dimensi Sesendal Bebibir JFBB dalam mm
ID OD Bebibir OD Panjang L Ketebalan bebibir
8 12 18 8, 10, 12, 15 2.0
10 14 22 10, 12, 15, 20 2.0
12 18 28 10, 12, 15, 20, 25 2.5
16 22 32 15, 20, 25, 30 2.5
20 28 42 20, 25, 30, 40 3.0
25 33 50 25, 30, 40, 50 3.0
30 40 58 30, 40, 50, 60 3.5
35 45 65 35, 40, 50, 70 3.5
40 50 70 40, 50, 60, 80 4.0
50 62 85 50, 60, 70, 100 4.0
Diameter dalaman tersuai dari 6mm hingga 120mm tersedia. Diameter bebibir sehingga 150mm untuk konfigurasi dinding berat. Perundingan diperlukan untuk kombinasi bukan standard.

Soalan Lazim

Bolehkah galas JFBB digunakan dalam aplikasi bawah air
ya. Pelincir grafit adalah lengai dan tidak dihanyutkan dalam air tawar atau air masin. Kelajuan tenggelam maksimum dihadkan kepada 0.2 m/s untuk mengelakkan kemasukan air ke dalam liang matriks gangsa.
Apakah daya penekan pemasangan yang disyorkan
Daya tekan berjulat daripada 5 kN untuk galas ID 8mm hingga 45 kN untuk galas ID 50mm. Kira berdasarkan gangguan lubang perumah 0.025mm hingga 0.050mm untuk padanan toleransi H7 standard.
Adakah bebibir memerlukan pencuci tujahan tambahan
Tidak. Muka bebibir integral mengandungi sisipan grafit yang diletakkan secara khusus untuk mengendalikan beban tujahan paksi sehingga 35 N/mm². Pencuci tujahan tambahan tidak diperlukan untuk keadaan operasi biasa.
Bagaimana untuk mengenal pasti galas JFBB yang haus
Penunjuk haus termasuk bunyi operasi yang meningkat, mainan jejari melebihi 0.15 mm apabila diukur pada ID, atau pengurangan grafit yang boleh dilihat di mana kurang daripada 15 peratus kawasan pelincir kekal pada permukaan gelongsor.

Garis Panduan Pemasangan

Langkah A
Sahkan kedalaman lubang balas perumahan. Masukkan mikrometer kedalaman untuk mengukur dari muka perumahan ke bahu bor balas. Kedalaman mestilah sama dengan ketebalan bebibir ditambah kelegaan 0.05mm hingga 0.10mm.
Langkah B
Deburr semua tepi perumahan. Gunakan fail halus atau alat deburring pada lubang masuk, sudut bor balas dan muka tempat duduk bebibir. Keluarkan semua serpihan logam sebelum menekan.
Langkah C
Sapukan minyak pemasangan ringan pada lubang perumah sahaja. Jangan sapukan minyak pada diameter luar sesendal. Gunakan alat penekan yang menyentuh seluruh perimeter bebibir secara sama rata.
Langkah D
Tekan pada kelajuan malar 5 hingga 10 mm sesaat. Berhenti serta-merta apabila bebibir menyentuh lubang balas perumahan. Jangan tukul atau hentam tekan.
Jangan sekali-kali mengimpal atau mesin galas selepas pemasangan. Haba melebihi 250°C merendahkan sifat pelincir. Pemesinan selepas pemasangan merosakkan corak sisipan grafit.
Galas Bebibir Grafit Metrik JFBB | Konfigurasi Tanpa Minyak Pelincir Sendiri Penyemakan helaian data teknikal mematuhi piawaian ISO 3547 dan DIN 1494
